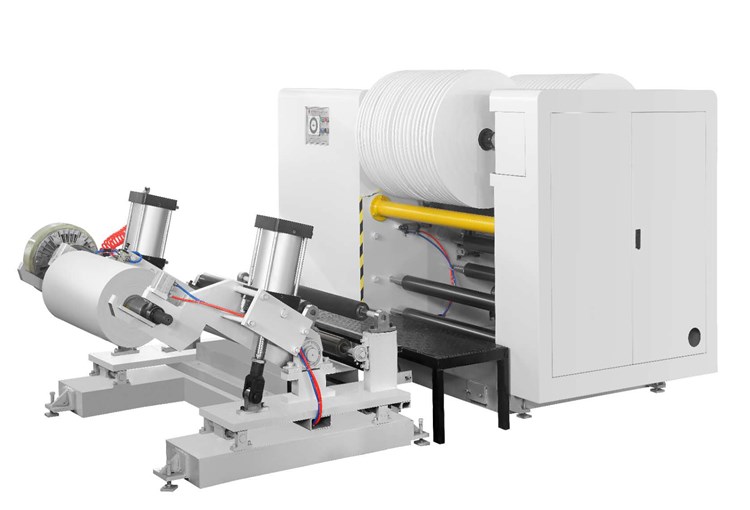

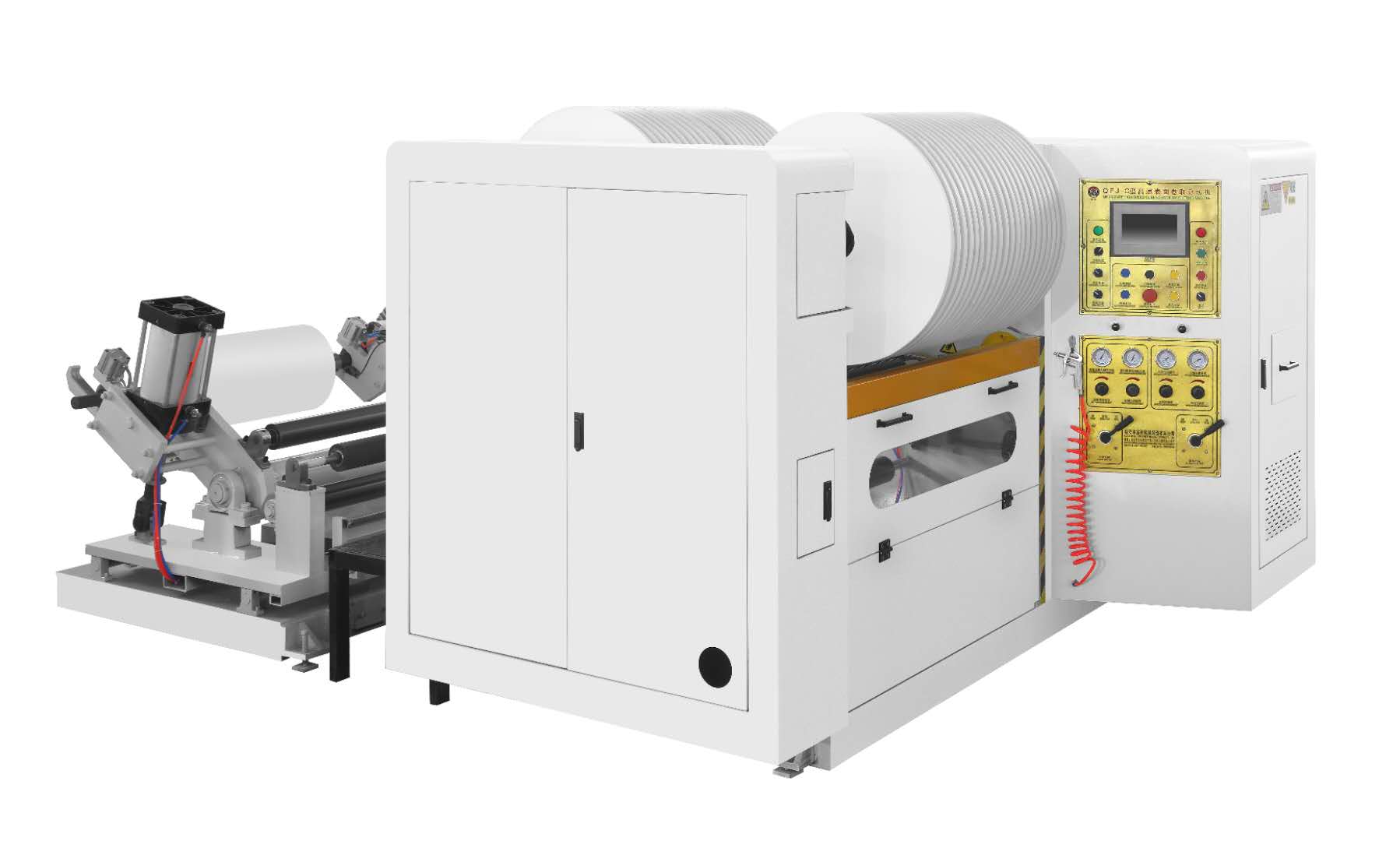

中心表面卷取高速分条机
用途：
该机适用于分切各种印刷包装用的聚丙烯、聚乙烯薄膜复合、纸张、BOPP、PET、PE、PVC片材、铝箔、铜箔、珠光膜等材料。
特点：
该机采用电脑控制，光电跟踪纠偏系统，收卷张力控制由磁粉离合器通过PLC触摸屏实现自动张力控制。放卷张力由磁粉制动器、自动张力控制。收卷轴采用气胀轴，配合自动气压，使收卷轴可自动升降。变频器控制整机工作速度，配有自动计米装置。具有切口光滑，收卷端面整齐，便于后续加工等优点。
WL-811E-1600型系列中心表面卷取高速分条机
一、主要技术参数
最大放卷直径： φ1000mm气动提升上料

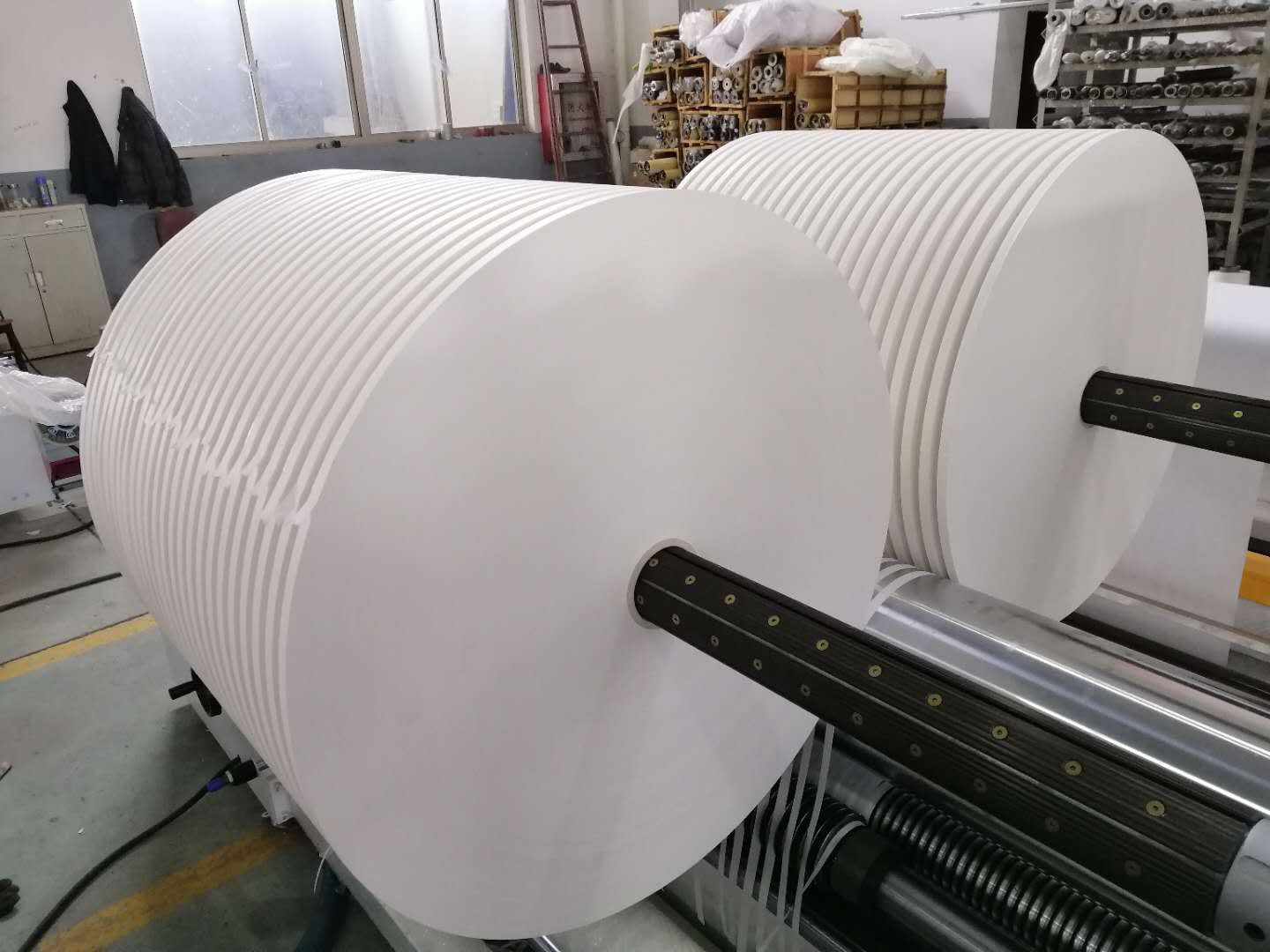

最大收卷直径： φ800mm水平旋转摆臂式卸料（气涨轴不卸，也可以轴一起卸）
放卷轴径： 3in
收卷轴径： 3in
辊面宽度： 1650mm
机械速度： ≤150m/min
最大工作宽度： 1600mm
最小分条宽度： 18mm
纠偏精度： ±0.3mm
主机功率： 7.5KW*1台
收卷磁粉离合器：100N.M*2台
放卷制动器：200N.M一台（水冷却）
吹废边风机： 0.75KW高压风机
总功率： 8.5KW
二、机器主要构成
本机由纠偏放卷机构、分切机构、收卷机构、传动机构以及电器控制等组成。
三、各机构主要配置及规格
（一）放卷机构
该机构设有手动纵横向调偏，可消除原料两端因薄厚或纸芯不圆所致的张力不一及起皱。
采用高线性磁粉制动器作为放卷张力执行元件，输出扭矩均衡，可将张力波动降低到最低状态。
1.放卷规格：幅宽最大1600mm，φ直径1000mm 气缸上料
2.纸管夹紧方式：气胀轴夹紧
规格：气胀轴3in 1根
充气枪 1把
3.张力控制：磁粉张力控制。
输出控制：200N.M磁粉制动器，由PLC触摸屏自动张力控制。
4.纠偏执行：由光电眼跟踪基材，可以跟边也可以跟线，纠偏控制器给定信号，同步电机执行。
